Comment ouvrir et entretenir un chauffage Webasto Thermo Top E

Partager:

   Un entretien régulier est essentiel pour éviter les pannes, les fumées, ou les problèmes de démarrage.

Fréquence recommandée :

Tous les 2 ans ou 2 000 heures de fonctionnement (selon le premier critère atteint).

Avant l’hiver : un entretien préventif est fortement conseillé.

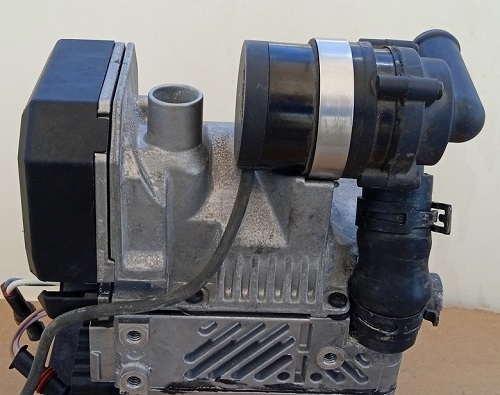

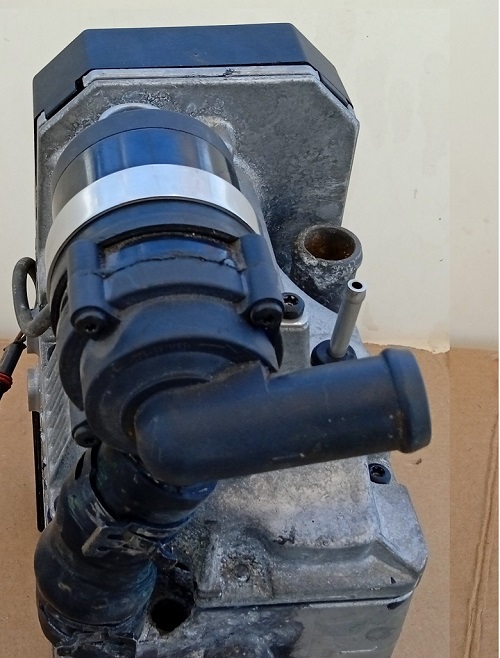

   Ouvrir et entretenir un chauffage Webasto Thermo Top E  nécessite quelques précautions, car il s’agit d’un équipement technique conçu pour le chauffage de véhicules, camions, camping-cars, bateau, de l’eau sanitaire, etc. Voici un guide étape par étape pour l’ouvrir pour effectuer les travaux de vérification et d’entretien.

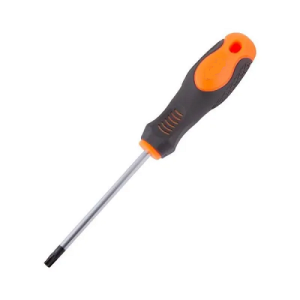

Matériel nécessaire

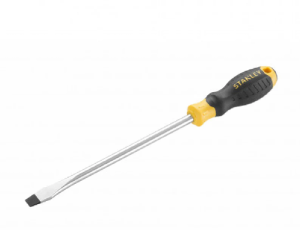

Pour ouvrir le chauffage vous allez besoin de:

Etapes pour ouvrir le chauffage Webasto thermo top E

Pour ouvrir votre machine suivez les étapes suivantes.

Des étapes simples que vous pouvez les réaliser vous même.

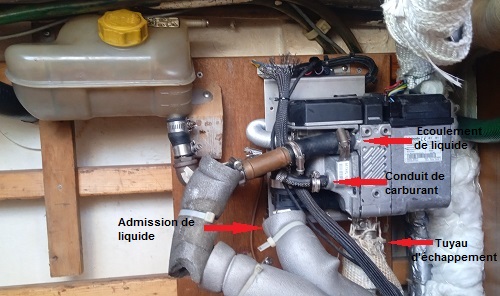

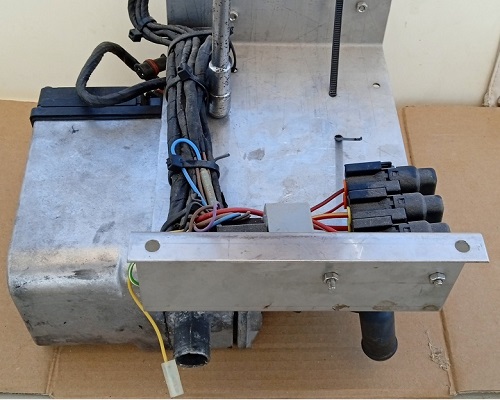

1- Débranchez le tuyau d’échappement, les tuyaux d’admission et d’écoulement de liquide de refroidissement, ainsi que la conduite du carburant.

2- Débranchez les connections électriques.

N’oubliez pas de bien marquer les fils pour éviter de tromper lors de la remise en place.

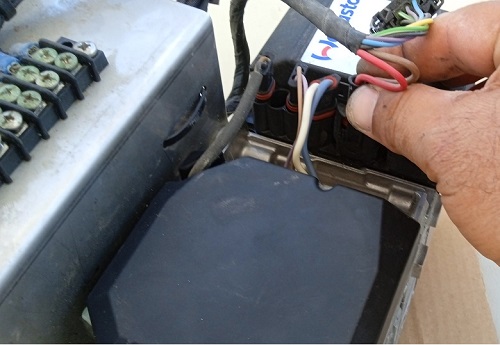

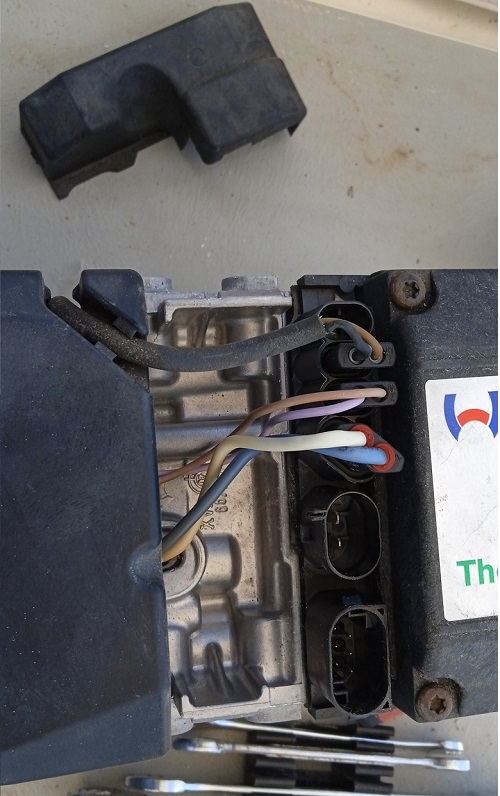

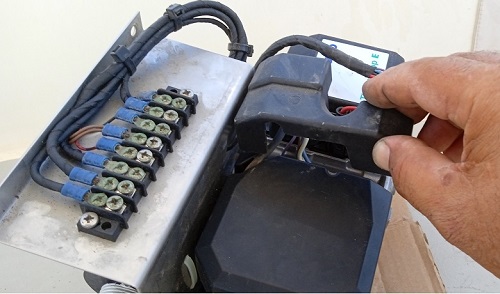

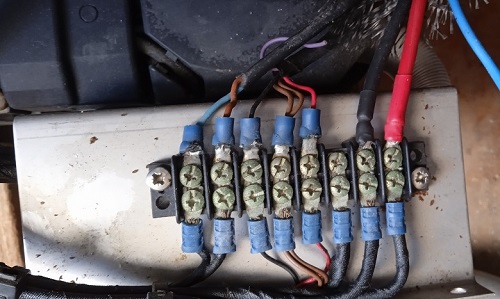

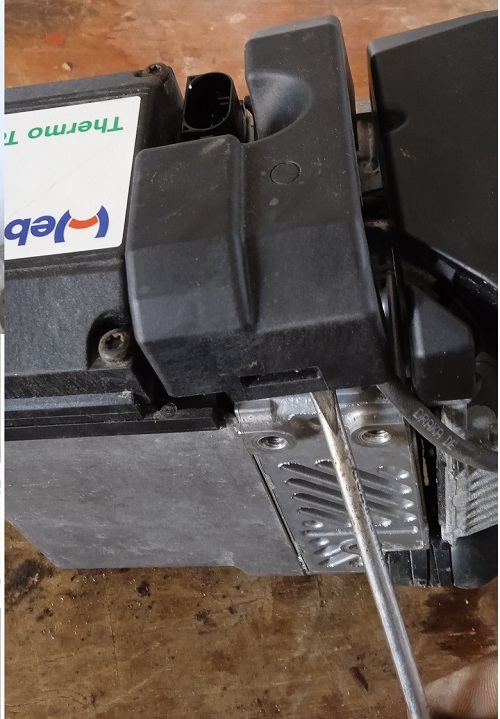

3- A l’aide d’un tournevis plat, soulevez le couvercle pour accéder à la barrette de connexions.

-Maintenant les connexions  sont accessibles.

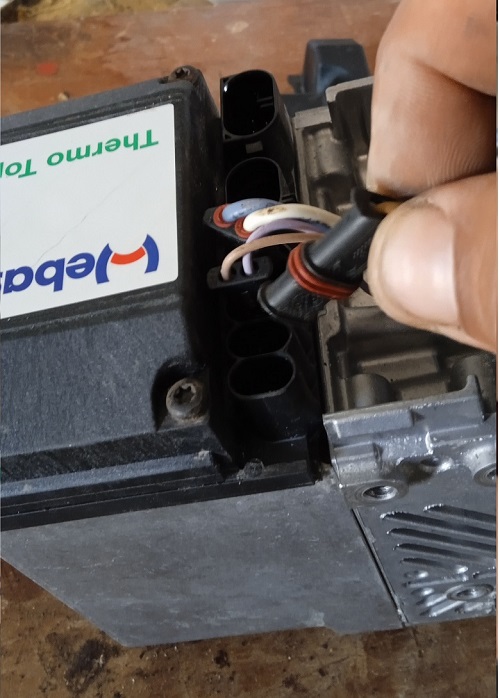

4- Débranchez les connecteurs.

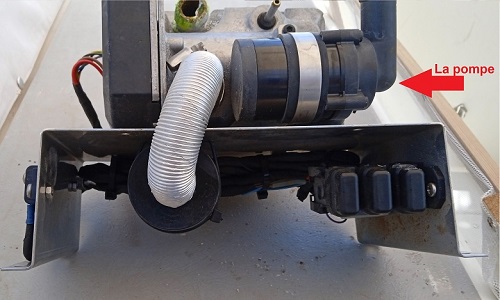

5- Démontez la pompe de circulation.

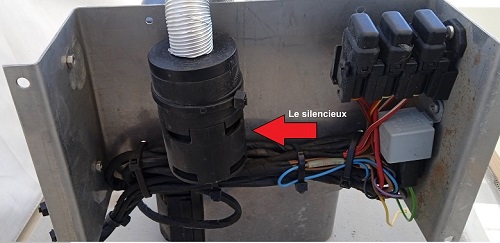

6- Débranchez le silencieux.

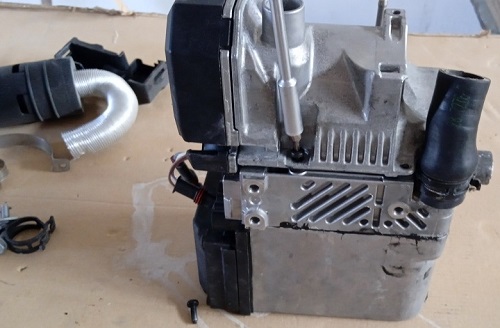

6- Dévissez les quatre vis pour ouvrir la soufflante d’air comburant.

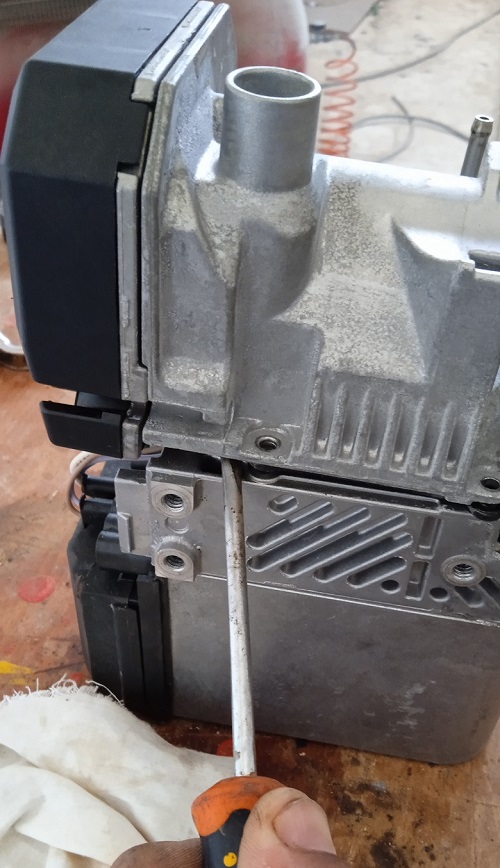

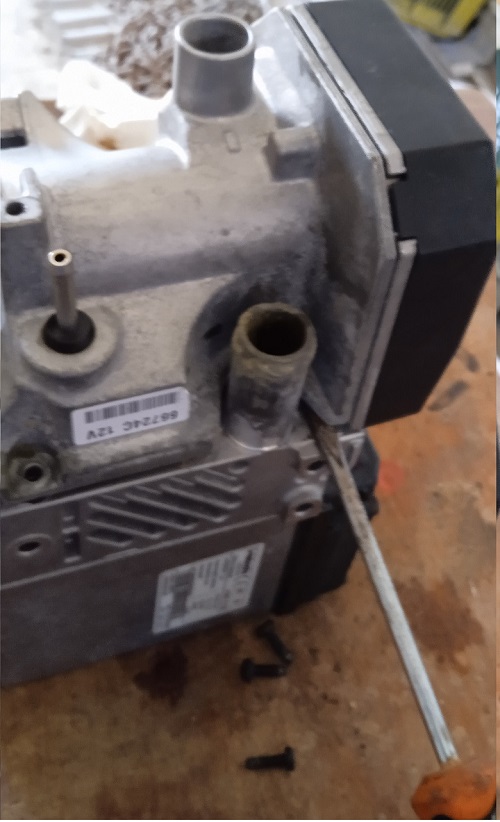

7- Utilisez un tournevis plat pour souler le block.

– Soulevez doucement dans les quatre coins.

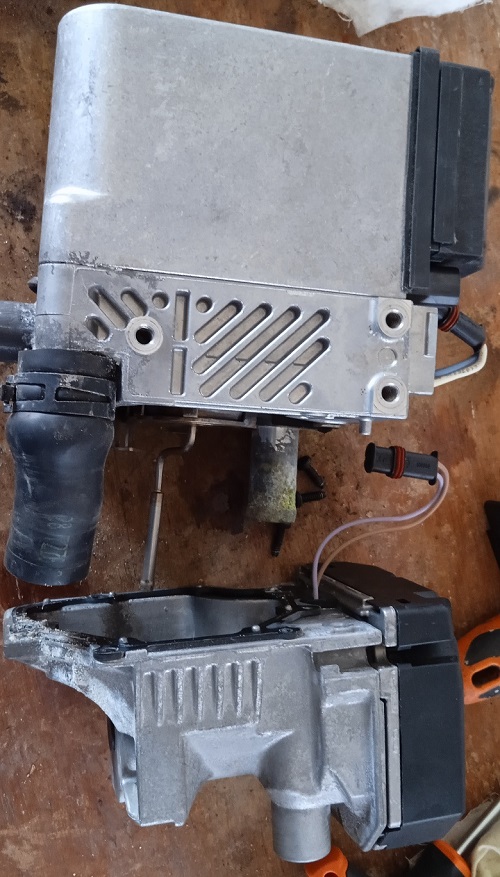

-Tirez pour séparer les blocks.

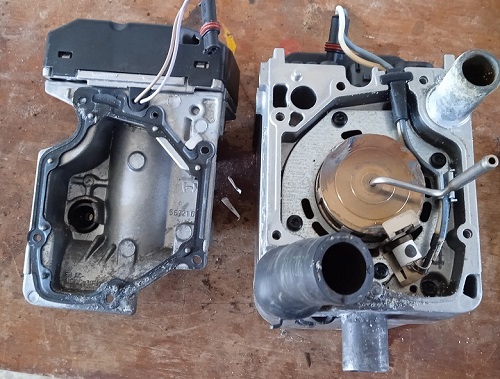

-La Soufflante d’air comburant est ouverte.

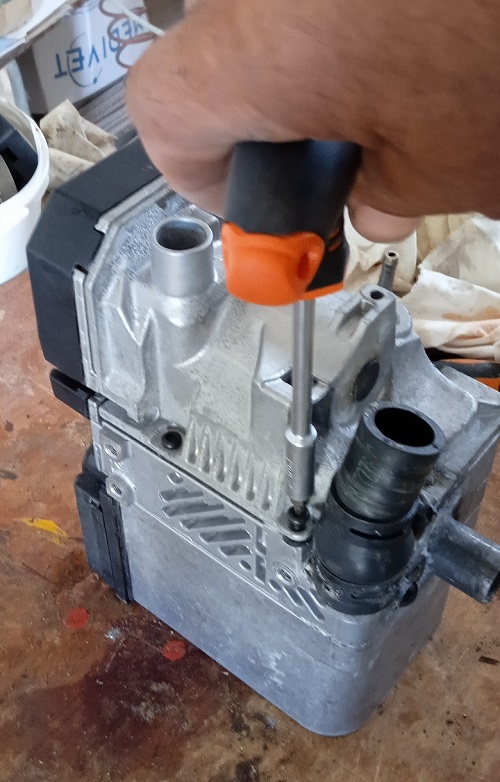

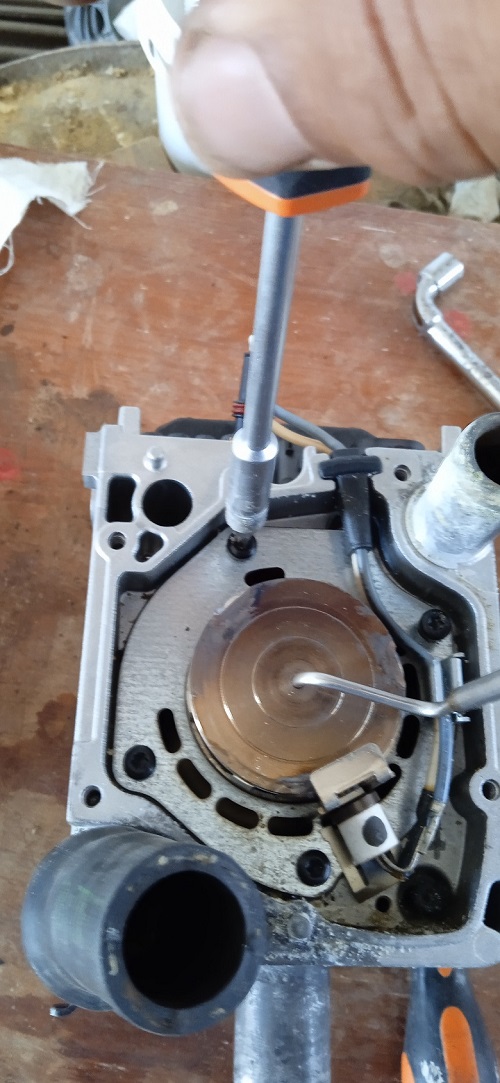

8- Dévissez les quatre vis de la chambre de combustion.

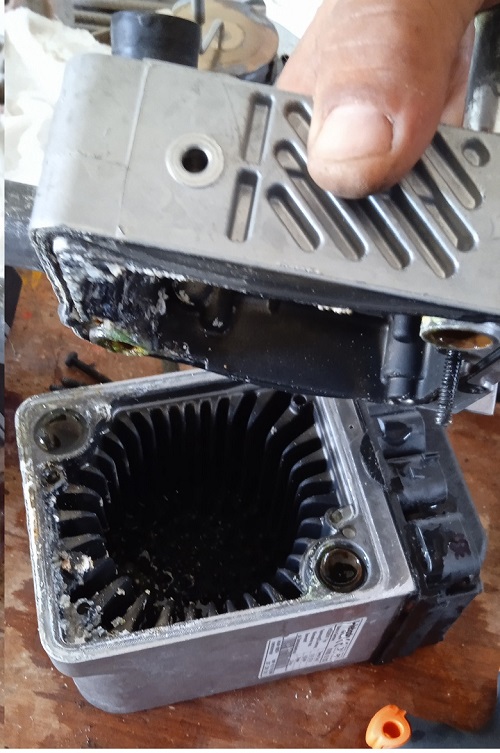

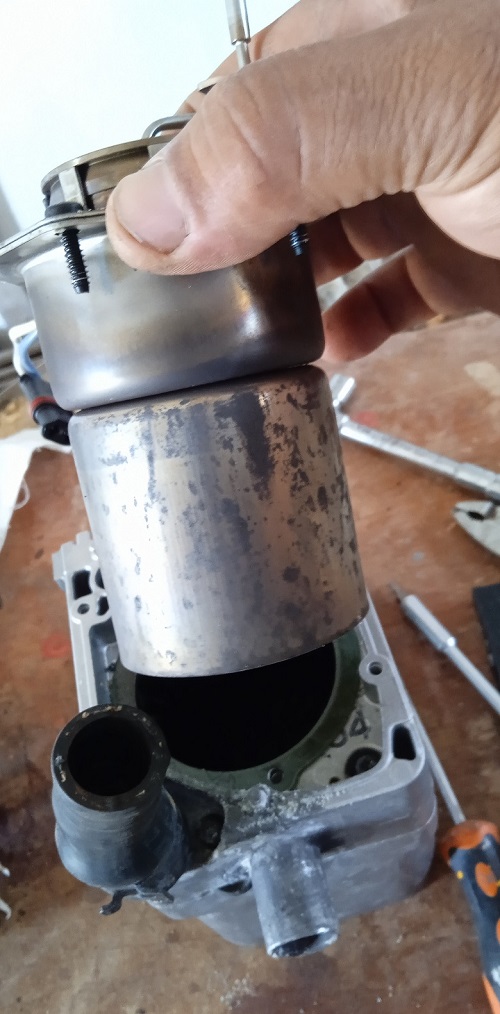

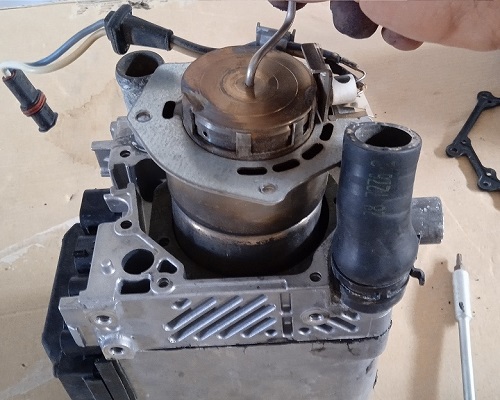

-Soulevez la chambre de combustion.

9- Enlevez le joint.

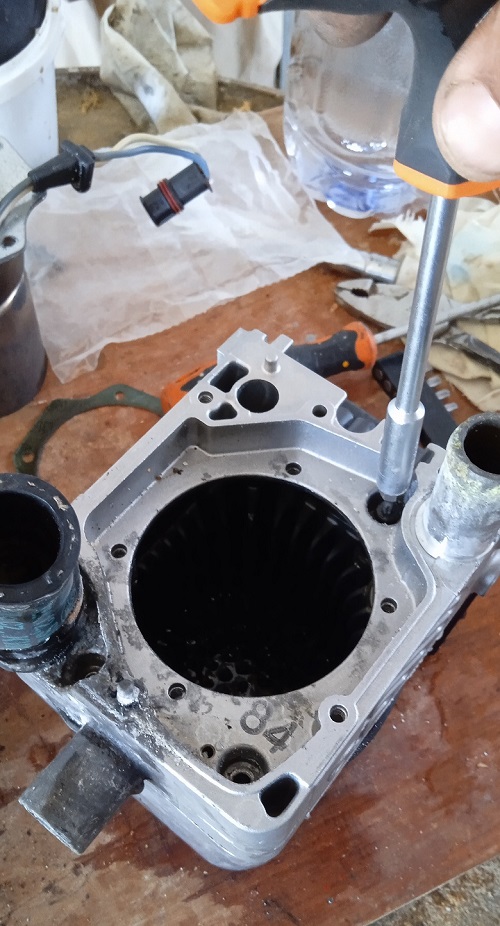

10- dévissez pour séparer le carter du brûleur et la chemise d’eau.

-Soulevez pour séparez le carter du brûleur et la chemise d’eau.

11- Retirez les joints.

Préparation pour l'assemblage du chauffage

Le chauffage est maintenant détaché, vous commencez à inspecter l’état des différentes parties.

Réalisez les opérations de maintenance et de nettoyage en suivant les étapes suivantes:

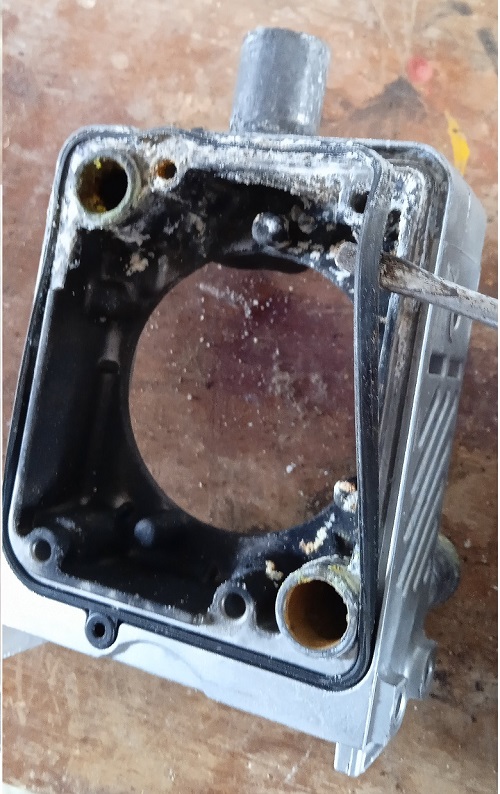

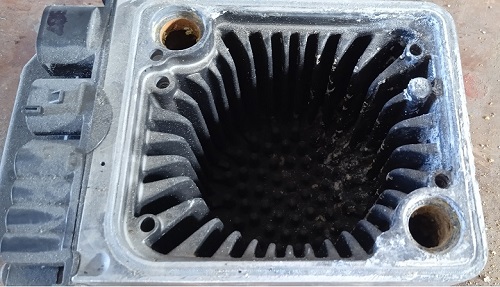

1- Nettoyez la chemise d’eau et verifier s’il y a de fissure ou une fuite d’eau.

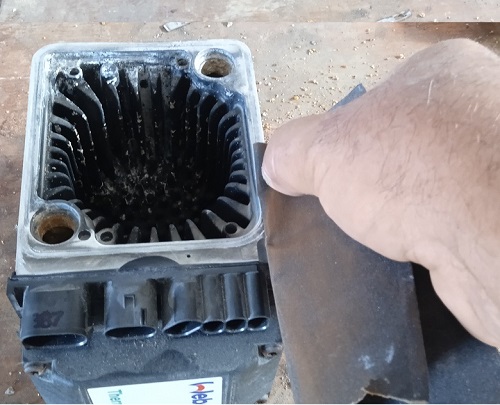

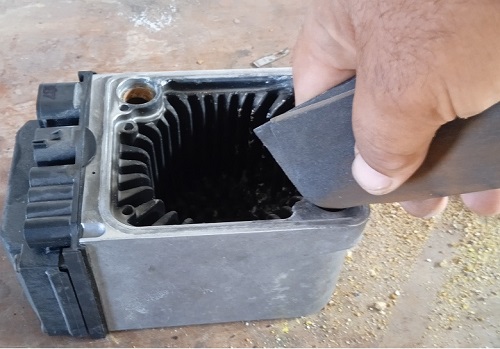

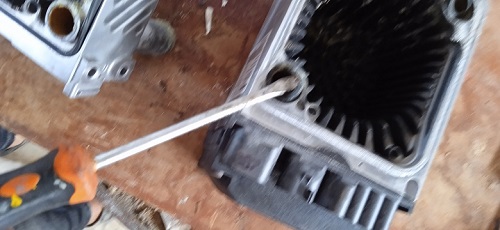

2- Nettoyez les encoches des joints avec la toile émeri très fin.

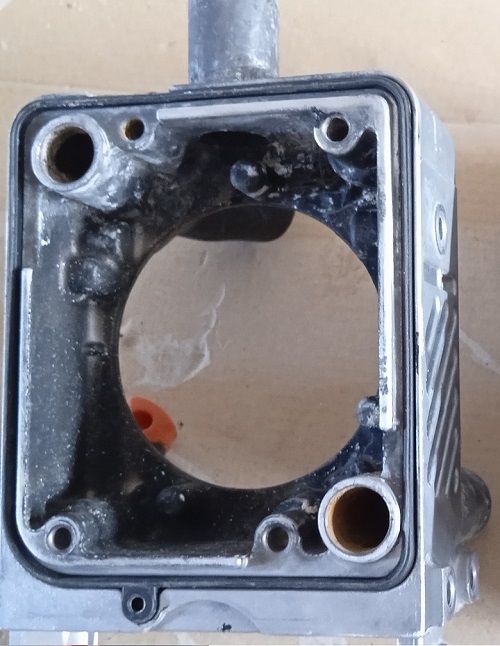

3-Nettoyez les places des joints toriques.

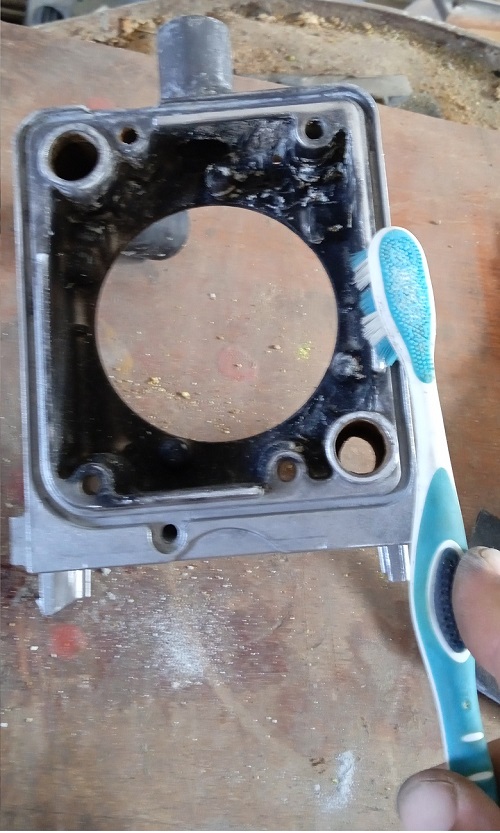

-Utilisez une brosse à dents et bien nettoyer et préparer les surface d’appui des joints.

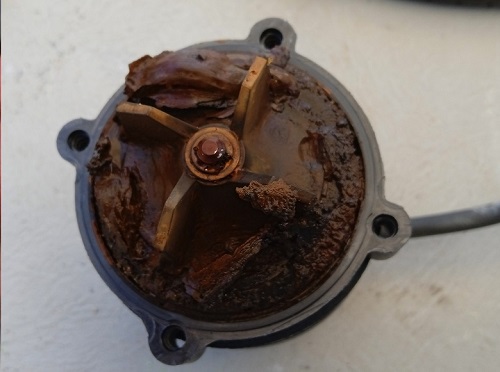

4- Dévissez les quatre vis de la pompe de circulation, enlevez la cloche inférieur pour accéder à la turbine.

dégagez le calcaire et la boue, nettoyez bien la turbine et vérifier si elle tourne librement.

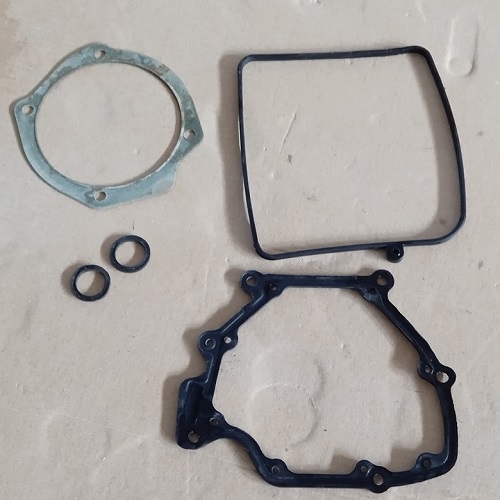

5-Préparez les joints.

Il est préférable de changer tout un kit des joints s’il est disponible , si non nettoyez les anciens pour les remettre.

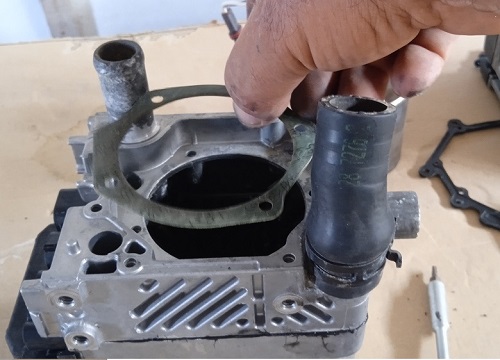

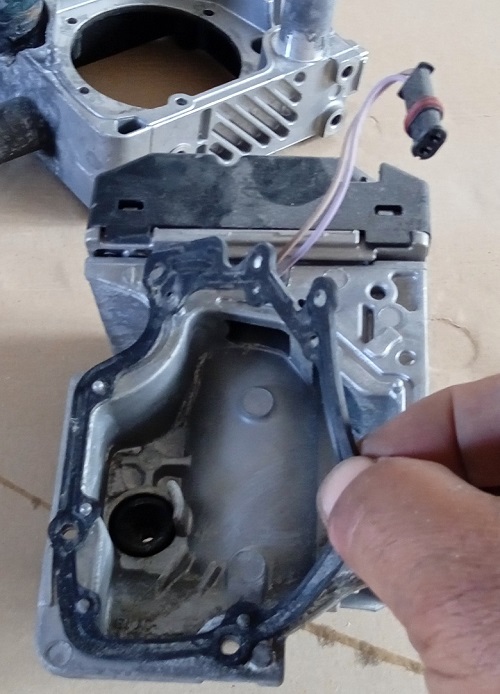

6- Placez le joint du carter du brûleur.

Si vous avez récupérez les anciens joints, ajoutez un peu de la pate à joint. (la pate à joint doit être résistante à la température)

7- Assemblez le carter du brûleur et la chemise d’eau et bien vissez.

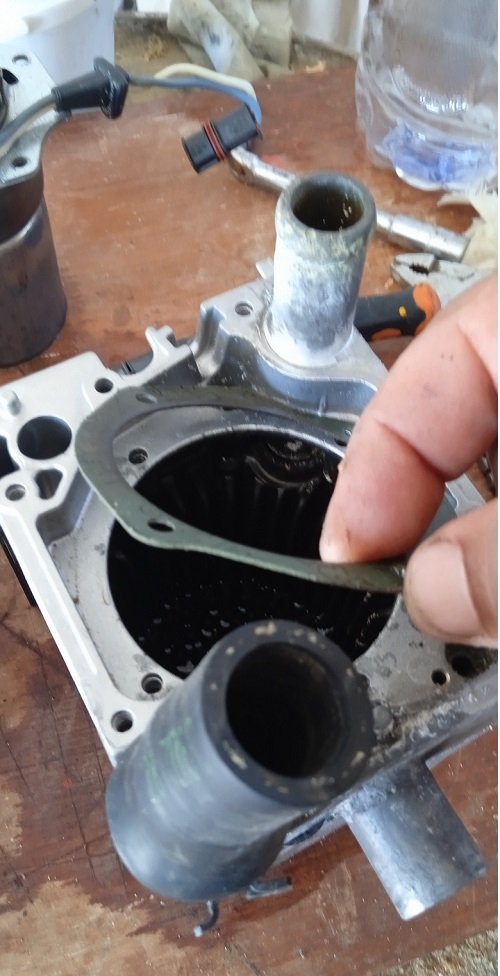

8- Placez le joint de chambre de combustion.

9- Mettez et vissez la chambre de combustion, cherchez la bonne position.

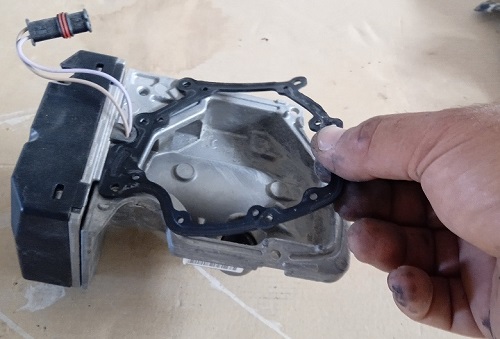

10- Placez le joint de la soufflante d’air comburant.

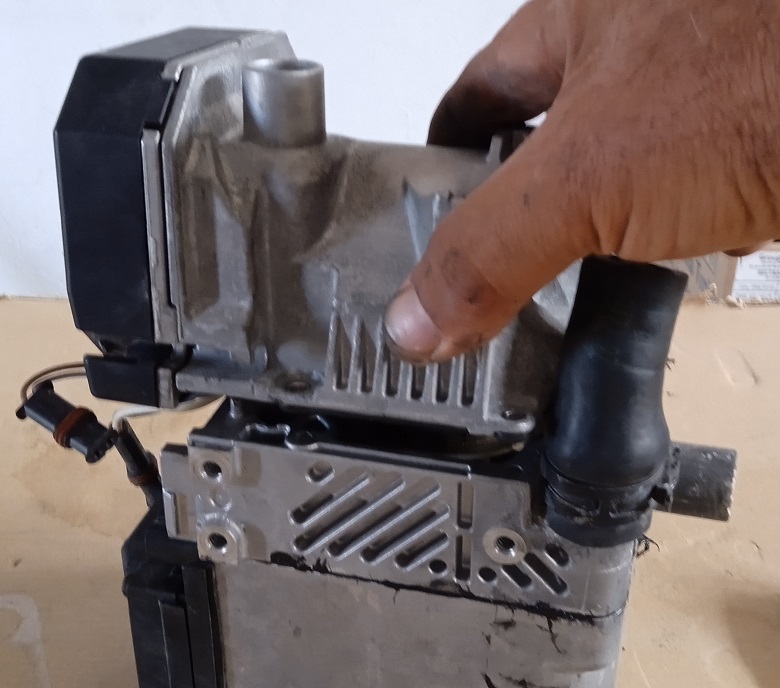

11- Posez la soufflante d’air comburant.

– Vissez l’ensemble.

12- Placez et fixez la pompe de recirculation.

13- Fixez le support arrière.

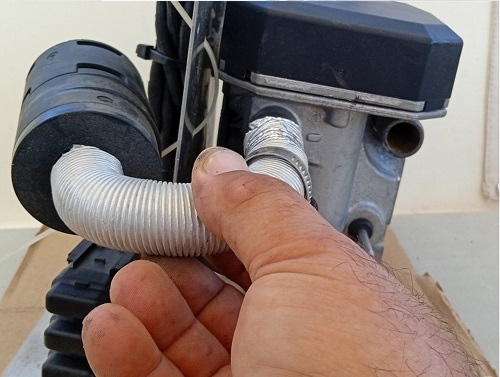

14- Placez le silencieux.

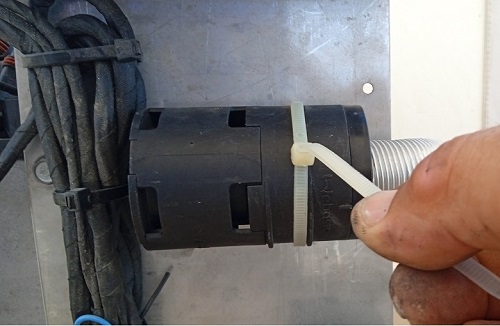

– Attachez la soufflante avec un serre-câble.

15- Remettez le connecteurs.

16- Placez le couvercle.

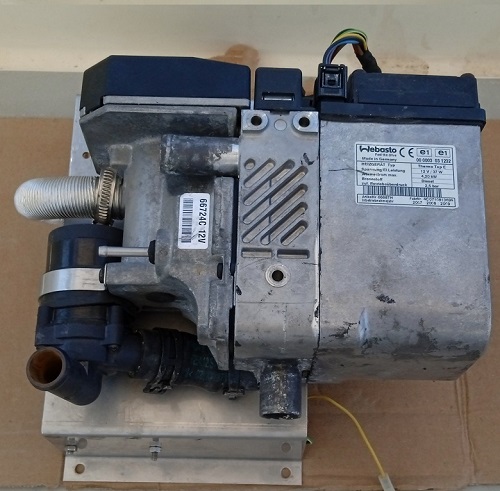

Enfin votre chauffage est prêt pour être utiliser.
