Introduction
Une diode est un petit composant, mais il joue un rôle essentiel : il contrôle le sens du courant électrique et protège les parties sensibles de votre circuit. Comme tout autre composant, les diodes peuvent se détériorer avec le temps, et savoir les tester peut vous faire gagner beaucoup de temps et vous éviter bien des soucis.
Dans cet article, on va vous montrer comment tester une diode avec un multimètre, étape par étape. Que vous répariez un circuit défectueux ou que vous vérifiiez des composants avant de construire un nouveau produit, il s’agit d’une compétence simple mais essentielle que toute personne travaillant dans l’électronique devrait maîtriser.
Qu'est-ce qu'une diode?
Une diode est un petit composant électronique qui agit comme une porte unidirectionnelle pour le courant. Elle laisse passer le courant dans un seul sens, tout en le bloquant dans le sens opposé. Ce comportement simple rend les diodes extrêmement utiles dans tous types de circuits électroniques.
On trouve des diodes dans presque tous les appareils électroniques, des chargeurs de téléphone et blocs d’alimentation aux téléviseurs et systèmes automobiles. Elles sont particulièrement importantes pour :
- Conversion CA en CC (comme dans les adaptateurs et les chargeurs de batterie)
- Protection contre les surtensions (pour éviter les dommages causés par les surtensions)
- Contrôle et redressement du signal
Il existe plusieurs types de diodes, chacune ayant une fonction spécifique. Les plus courantes sont :
- Diodes de redressement, utilisées dans la conversion de la tension de AC à CC
- Les diodes Zener, qui aident à réguler la tension
- Les diodes électroluminescentes (LED), qui produisent de la lumière
- Diodes Schottky, connues pour leur commutation rapide et leur faible chute de tension
Quel que soit leur type, ils reposent tous sur le même principe de base : contrôler la direction du courant électrique. C’est pourquoi il est si important de comprendre comment les tester.
Pourquoi tester une diode?
Vous vous demandez peut-être si les diodes tombent en panne si souvent ? En réalité, oui. Et lorsque cela arrive, les conséquences sur votre circuit peuvent être frustrantes, voire dommageables.
Une diode défectueuse peut laisser passer le courant dans les deux sens (alors qu’elle ne devrait pas) ou le bloquer complètement. Cela peut entraîner des courts-circuits, un comportement incohérent ou même empêcher l’appareil de s’allumer.
En testant une diode, vous pouvez détecter ces problèmes à un stade précoce et éviter d’endommager d’autres composants du circuit. Une diode défectueuse peut parfois provoquer une réaction en chaîne, endommageant les résistances, les transistors, voire les alimentations, notamment dans les appareils électroniques les plus sensibles.
Les tests contribuent également à maintenir l’efficacité et la sécurité de votre circuit. Une diode en bon état de fonctionnement garantit que le courant circule là où il est nécessaire, sans surchauffer ni solliciter le système.
Que vous répariez, construisiez ou vérifiiez simplement, prendre quelques minutes pour tester vos diodes en vaut toujours la peine.
Outils dont vous aurez besoin pour tester une diode
Un multimètre numérique est un outil portable permettant de mesurer la tension, le courant, la résistance et, surtout, les diodes. De nombreux multimètres modernes disposent d’un mode de test de diodes dédié (qui représente en réalité un symbole de diode). Ce mode applique une faible tension à la diode et affiche la chute de tension directe, vous permettant de déterminer rapidement si la diode est bonne ou mauvaise.
Si votre multimètre ne dispose pas du mode diode, ne vous inquiétez pas : vous pouvez toujours tester les diodes en utilisant le réglage de résistance (ohm), même si ce n’est pas aussi précis.
Comment tester une diode - mode diode
La méthode la plus simple et la plus précise consiste à utiliser le mode test de diode de votre multimètre numérique. Ce mode est spécialement conçu pour vérifier les diodes et vous donne une lecture claire de leur performance.
Avant de commencer, assurez-vous que l’alimentation du circuit sur lequel vous travaillez est complètement coupée. Même si l’appareil est débranché, déchargez les condensateurs à proximité, car ils peuvent conserver une charge et affecter vos mesures (voire vous donner un choc électrique). La diode doit être testée dans un circuit « silencieux », sans interférence de tension.
Voici comment procéder étape par étape :

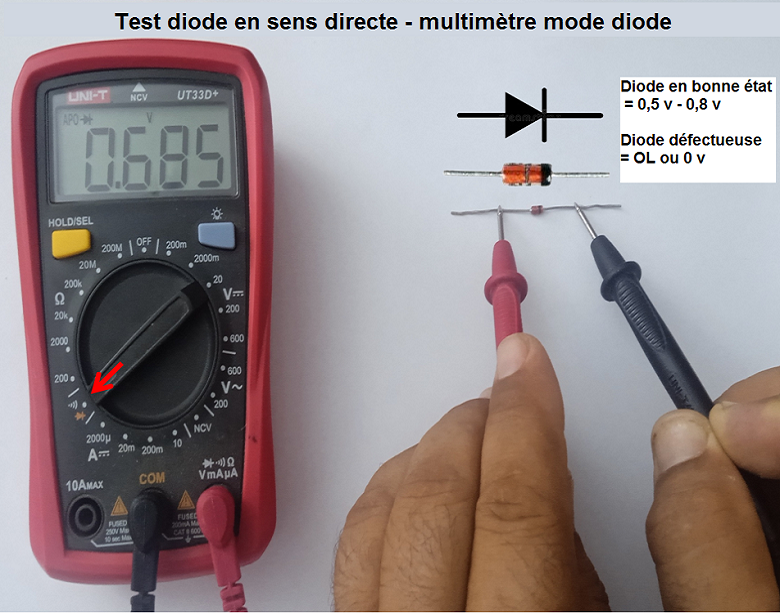

- Réglez votre multimètre en mode diode. Recherchez le symbole de la diode (généralement un triangle pointant vers une ligne) sur le cadran.
- Connecter les sondes:
- Placez la sonde rouge sur l’anode(côté positif).
Placez la sonde noire sur la cathode (côté négatif).
- Placez la sonde rouge sur l’anode(côté positif).
- Vérifiez la lecturesur l’écran :
- Pour la plupart des diodes au silicium, vous devriez voir une chute de tension entre 0,5 V et 0,8
- Cela signifie que le courant circule correctement dans le sens direct et que la diode fonctionne comme prévu.

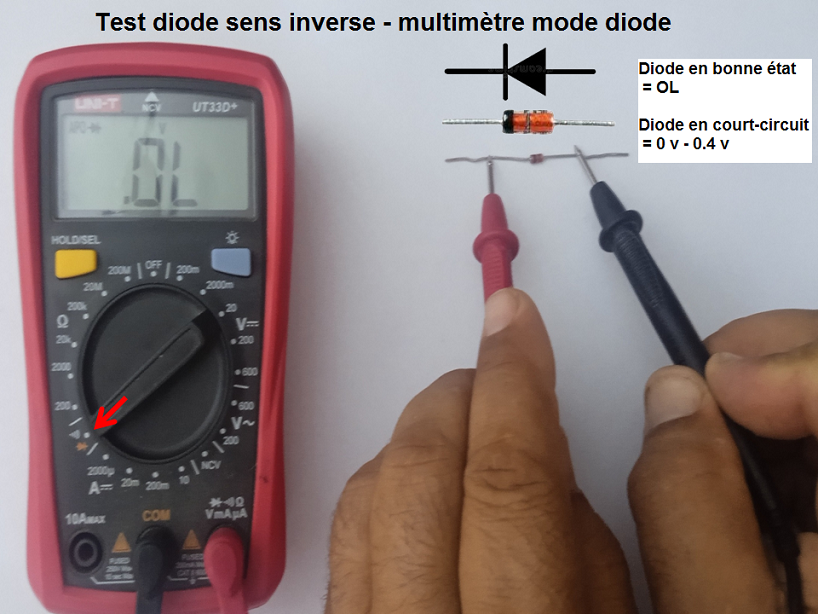

- Inversez maintenant les sondes:
- Rouge sur la cathode, noir sur l’anode.
- Une bonne diode devrait maintenant afficher OL(dépassement de limite) ou aucune lecture du tout, ce qui signifie qu’elle bloque le courant dans le sens inverse, comme elle le devrait.
Comment interpréter les résultats :
- Bonne diode : la polarisation directe indique 0,5 à 0,8 V, la polarisation inverse indique OL ou aucun courant.
- Diode ouverte : aucune lecture (OL) dans les deux sens, le courant ne peut pas circuler du tout.
- Diode en court-circuit : basse tension (comme 0,2 V à 0,4 V) dans les deux sens : le courant circule alors qu’il ne devrait pas.
Et voilà ! Vous venez de tester une diode en mode diode. Simple, non ? Voyons maintenant comment procéder si votre multimètre ne propose pas ce mode.
Comment tester une diode - mode résistance
Si votre multimètre ne dispose pas d’un mode de test de diode, pas d’inquiétude : vous pouvez toujours tester une diode avec le réglage de résistance (Ω) . Ce n’est pas aussi précis, mais cela reste efficace, notamment pour les dépannages de base.
Voici comment tester en utilisant le réglage de résistance :

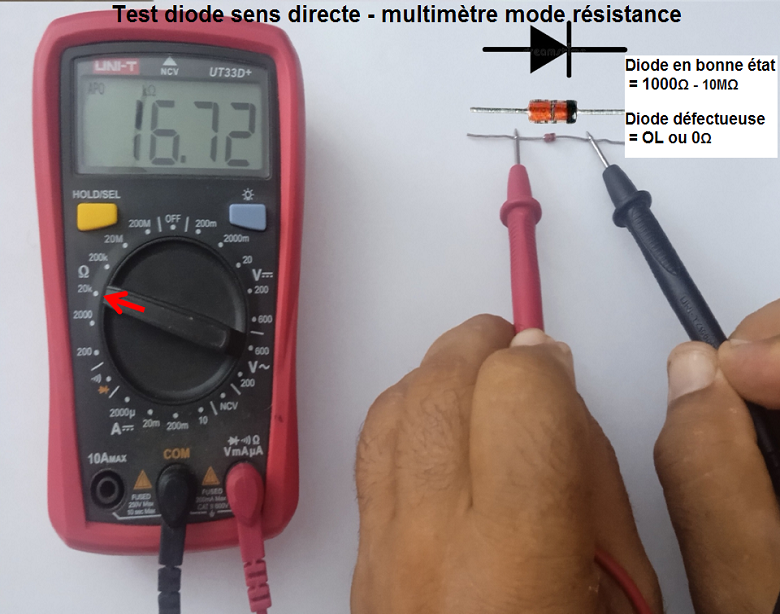

- Tournez le bouton du multimètre sur la position résistance (Ω). Choisissez une valeur moyenne si votre multimètre n’est pas à sélection automatique.
- Connecter les sondes:
- Sonde rouge à l’anode(côté positif)
- Sonde noire à la cathode(côté négatif)
- Vérifiez la lecturesur l’écran et notez la valeur de résistance.

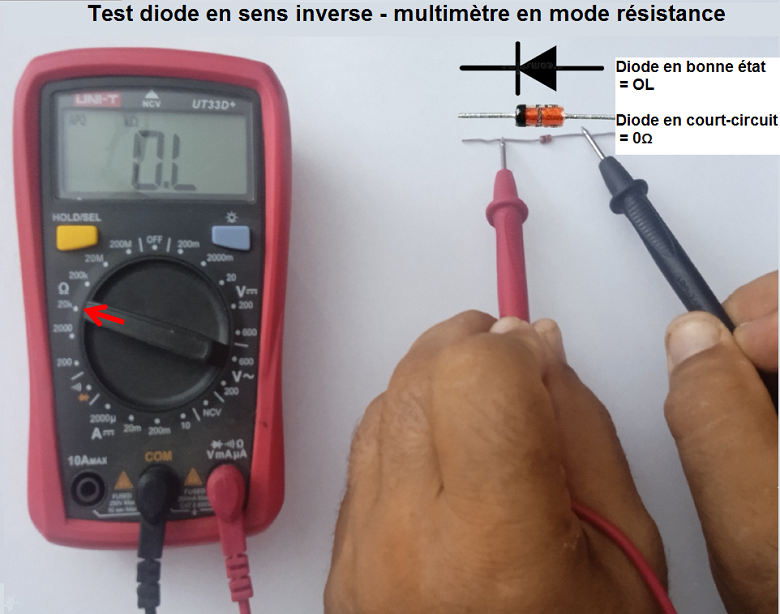

- Inverser les sondes:
- Rouge à la cathode, noir à l’anode
- Notez la deuxième lecture.
Comment interpréter les résultats :
- Bonne diode : Vous verrez une résistance modérée dans un sens (généralement entre quelques centaines d’ohms et quelques mégaohms), et une résistance très élevée (ou OL) dans l’autre sens.
- Diode ouverte : les deux directions présentent une résistance infinie ou très élevée — le courant ne circule pas du tout.
- Diode en court-circuit : les deux directions présentent une très faible résistance — le courant circule dans les deux sens, ce qui ne devrait pas être le cas.
Conseil: en cas de doute, comparez vos mesures avec celles d’une diode du même type dont vous savez qu’elle est en bon état. C’est un moyen rapide de vérifier si vos résultats de test sont erronés.
Test des diodes dans un circuit
Parfois, on n’a tout simplement pas le temps (ou la patience) de dessouder une diode d’un circuit. La bonne nouvelle, c’est qu’il est souvent possible de tester une diode directement sur le circuit. C’est un moyen rapide et pratique de vérifier le fonctionnement d’une diode sans la retirer de la carte.
Les tests en circuit ne sont pas toujours fiables à 100 %. En effet, d’autres composants, comme des résistances , des condensateurs ou des diodes supplémentaires, peuvent affecter la mesure. Ces composants peuvent être connectés en parallèle ou en série avec la diode, ce qui peut fausser les résultats ou fausser les mesures du multimètre.
Pour obtenir les résultats les plus précis, suivez ces bonnes pratiques :
- Mettez toujours le circuit hors tension avant de procéder à un test. Cela protège votre multimètre et garantit que vous mesurez uniquement la diode, et non la tension du système.
- Faites attention aux composants à proximité. Si une résistance est connectée en parallèle à votre diode, elle peut diminuer la valeur de résistance et donner l’impression que la diode est défectueuse, même si elle est en bon état.
- En cas de doute, testez la diode à plusieurs endroits. Déplacez légèrement vos sondes pour voir si les mesures changent. Si les résultats ne sont toujours pas cohérents, envisagez d’isoler la diode en soulevant une patte de la carte pour une lecture plus claire.
Les tests en circuit ne sont pas parfaits, mais avec un peu de sensibilisation et de patience, ils peuvent représenter un véritable gain de temps, en particulier lorsque vous travaillez sur des cartes complexes ou dans des délais serrés.
Conseil :
Si vous testez une diode sans la retirer de la carte, n’oubliez pas que d’autres composants à proximité peuvent influencer votre mesure. Une résistance ou un condensateur en parallèle peut provoquer une fausse faible résistance, donnant l’impression qu’une diode en bon état est défectueuse. Si les mesures ne sont pas claires, essayez de tester la diode hors circuit, ou au moins de soulever une patte de la carte si possible.
Vous hésitez encore sur le bon fonctionnement de votre diode ? Une astuce utile consiste à tester une diode du même type, dont le bon fonctionnement est avère , et à comparer les résultats. Cela vous donnera une base solide et vous permettra de savoir à quoi vous attendre.
Conclusion:
Tester une diode est simple et rapide, mais cela peut faire toute la différence. Cela vous permet de détecter les problèmes rapidement, de protéger votre circuit et d’assurer son bon fonctionnement. Gardez simplement un multimètre numérique dans votre boîte à outils et vous serez toujours prêt à vérifier vos composants en cas de besoin.
